الأعمال المساحية لشبكات البنية التحتية

الأعمال المساحية لشبكات البنية التحتية

دور قسم المساحة بعد استلام مخططات المشروع واستلام أرض المشروع

1.  يتم عمل شبكية توضح اماكن الحفر والردم وذلك لتحديد أماكن بدء التمديدات بناءا على الغطاء الترابى (Earth Cover ) لحماية الانابيب من االتكسير نتيجة مرور المعدات الثقيلة فوق خطوط الانابيب - أقل (Earth Cover ) مسموح به 120سم  ولا يسمح بالمرر فوق خطوط الانابيب الابعد الانتهاء من ردم 120 سم فوق سطح الانبوب
2. بعد الانتهاء من الشبكية وقبل البدء بأعمال الحفر يقوم المساح بوضع نقاط تحديد مسار الحفر والاعماق المطلوبة وتحديد اماكن الغرف والمناهل بعد الانتهاء من الحفر يضع ايضا المساح نقاط لمنسوب فرشة ال (BEDDING ) أسفل البايب
3. فى توقيت التمديد يتواجد ايضا المساح لضبط منسوب واستقامة الانايب

أجهزة ومعدات المساحة

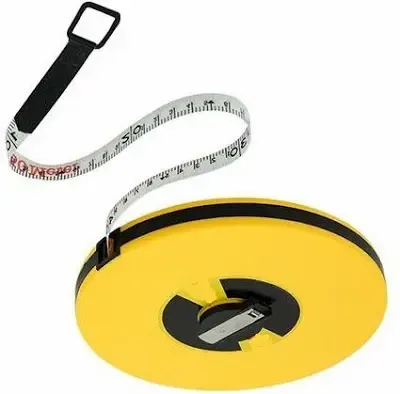

1. سلاسل وأشرطة

يعتبر أخذ قياسات الدقيقة من أهم المهام التي يجب على مساح الأراضي إنجازها. هناك مجموعة متنوعة من الأدوات التي يمكن استخدامها لأخذ القياسات بما في ذلك الأشرطة والمساطر والسلاسل وأجهزة الليزر . تعتبر أشرطة الجيب مثالية للقياسات صغيرة الحجم أثناء قياس العجلات ، ويمكن استخدام الأشرطة الفولاذية المطلية بالنايلون  وشريط الألياف الزجاجية لمسافات أكبر.

2. البوصلات ومقاييس الميل

البوصلة هي قطعة أساسية من المعدات عند المسح في منطقة غير مألوفة ، أو بلد آخر ، أو مجرد توجيه موقعك على الخريطة. يمكن استخدام البوصلات لقياس المسافات بين نقطتين بينما تُستخدم مقاييس الميل لقياس زاوية أو ارتفاع المنحدرات.

3. الترانسيت والتيودولايتس

تستخدم هذه الأدوات لقياس الزوايا الأفقية والعمودية. تتمتع كلتا الأداتين بدقة لا تقل عن دقيقة واحدة من الزاوية ، على الرغم من أن المزواة يتم التعرف عليها عمومًا على أنها أكثر دقة من الاثنين ، حيث تقيس الزوايا بدقة تبلغ عُشر الزاوية الثانية.

4. ليفيل Level

يمكن استخدام ال level لقراءة الارتفاع وتحديد الاختلافات في الارتفاع بين نقطتين. يمكن أن تكون هذه الأدوات محمولة باليد أو بصرية أو رقمية ، وعادة ما تستخدم مع المسطرة أو حوامل ثلاثية القوائم كما هو موضح بالصورة .

5. توتال استيشن

جهاز بصري يستخدم في تشييد المباني الحديثة, والمسح. هناك العديد من الاستخدامات لمحطة الرفع المساحي في القرن الحادي والعشرين ، وخاصة في صناعة البناء والتشييد. لقد تبين أن الجهاز هو أحد أهم الأجهزة في الصناعة, في بعض الأحيان يلعب دورًا مهمًا في جودة الطرق والمنازل التي يتم تشييدها. تستخدم محطة الرفع مقياس المسافة الإلكترونية (EDM) جنبًا إلى جنب مع جهاز قياس المسافات الكهربائي ووظائفه كالتالى

• قياس المسافة

• معالجة البيانات

• مسح الاراضى

• تنسيق القياس

• الانشاءات الميكانيكية والكهربائية (مواسير المياه والصرف والكابلات )

تستخدم هذه الاجهزة بشكل اساسى فى الاعمال الانشائية واعمال البينة التحتية للأعمال الميكانيكية والكهربائية
